1. 序言
港燈已計劃為客戶陸續更換及安裝智能電表,因此,客戶為新建築物於設計和施工階段時或在現
有建築物進行電力設施的重大改造時,須建造電表通訊 (TMC) 基礎建設的相關設備,並須在設計階
段時呈交相關安排予港燈考慮。本文提供電表通訊 (TMC) 基礎建設的相關要求,希望藉此加深業界
了解。
2. 電表通訊(TMC)基礎建設佈置 / 要求
2.1 客戶須按以下第 2.2 項所述規定的位置提供和安裝下列設施,客戶並須負責該設施隨後的維修及保養。
a. 應安裝一個單相雙極微型斷路器,其額定值應不少於 6 安培及一個內有 5 安培熔斷器的連接盒,為電表通訊 (TMC) 設備提供電源。該 6 安培單相雙極微型斷路器應連接於沒有接駁任何其他電表的橫向 / 上升總線,該微型斷路器的金屬外殼亦應適當接地。

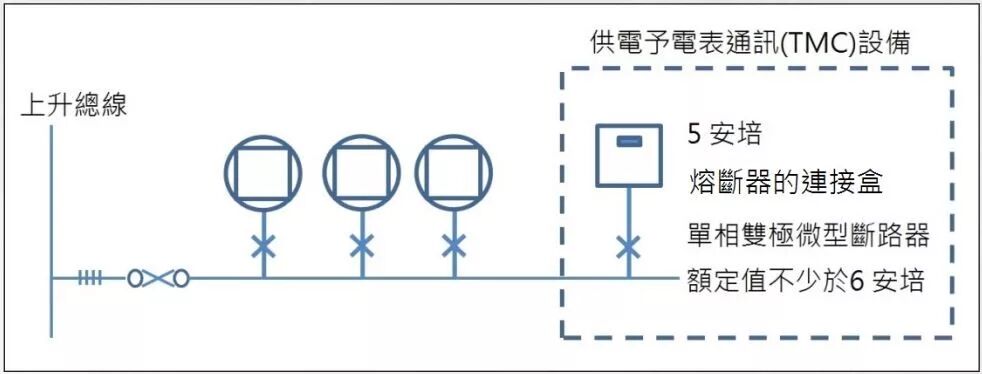

連接微型斷路器,熔斷器連接盒及沒有接駁任何其他電表的橫向 / 上升總線之間的電線應採用不少於 4 平方毫米的聚氯乙烯絕緣聚氯乙烯護套 (PVC/PVC) 銅電纜。上述典型安排如下圖所示:

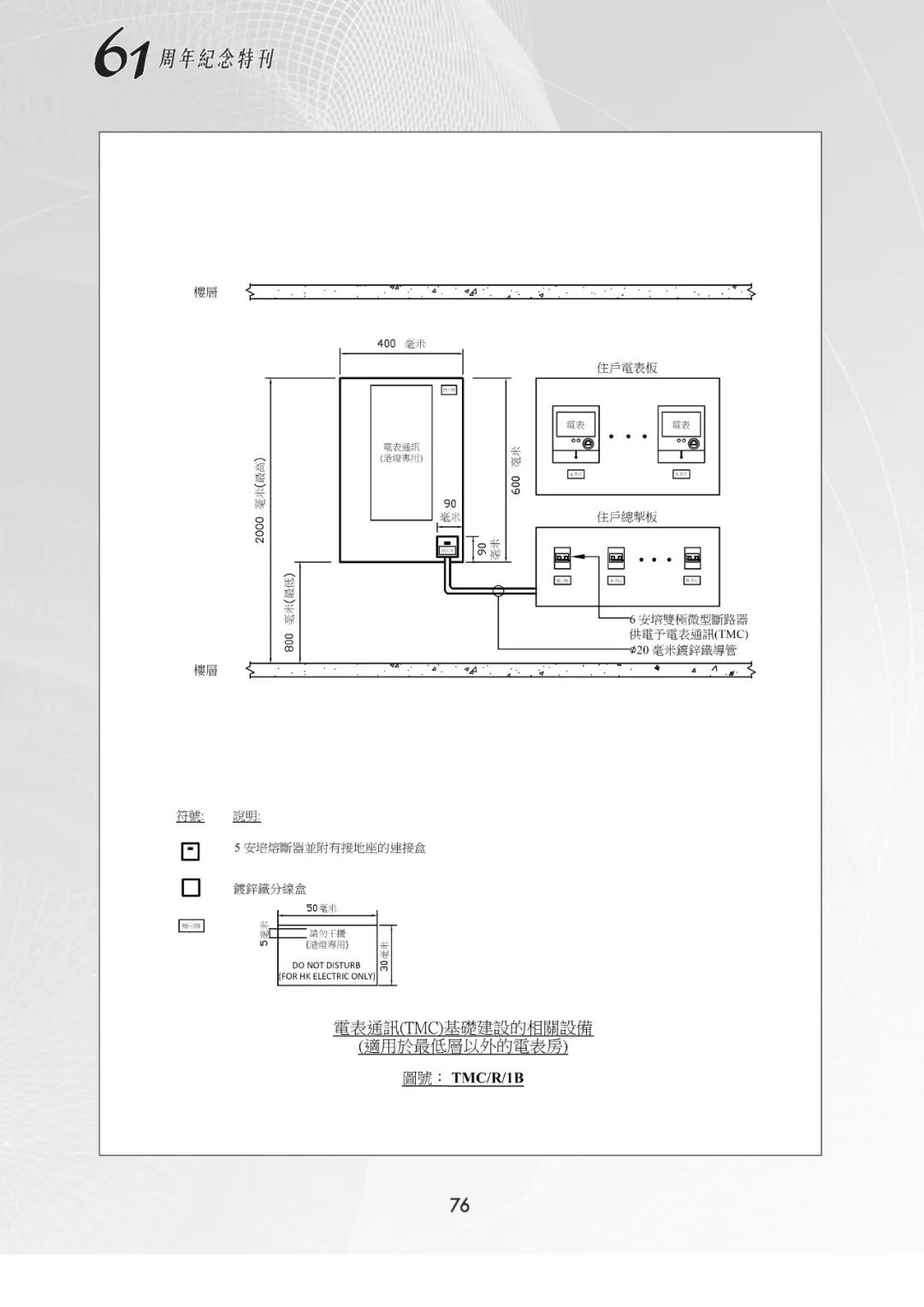

b. 用於安裝電表通訊 (TMC) 設備外殼和熔斷器連接盒的堅硬木板須於其表面塗上清漆,及最小尺寸為 600 毫米(高)× 400 毫米(闊),及厚度不應少於 12 毫米,而板面前須預留最少 900 毫米的工作空間。
木板的安裝高度須符合以下規定:
在電表房 / 總電制房最高 2,000 毫米最低 800 毫米

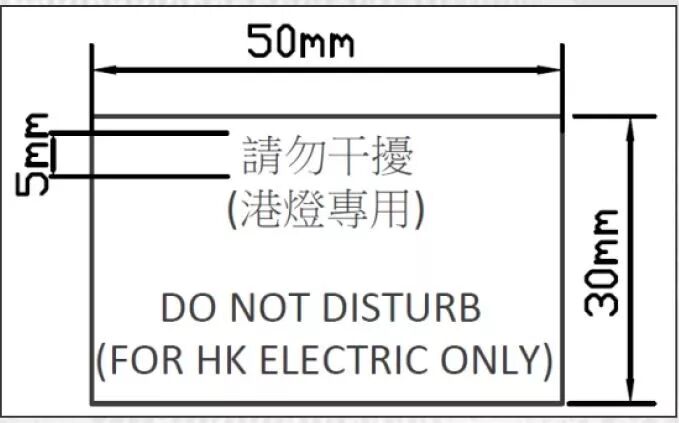

c. 木板、熔斷器的連接盒和微型斷路器須附有刻字塑膠牌,標上“DO NOT DISTURB(FOR HK ELECTRIC ONLY) 請勿干擾 ( 港燈專用 ) ”,如下圖所示:

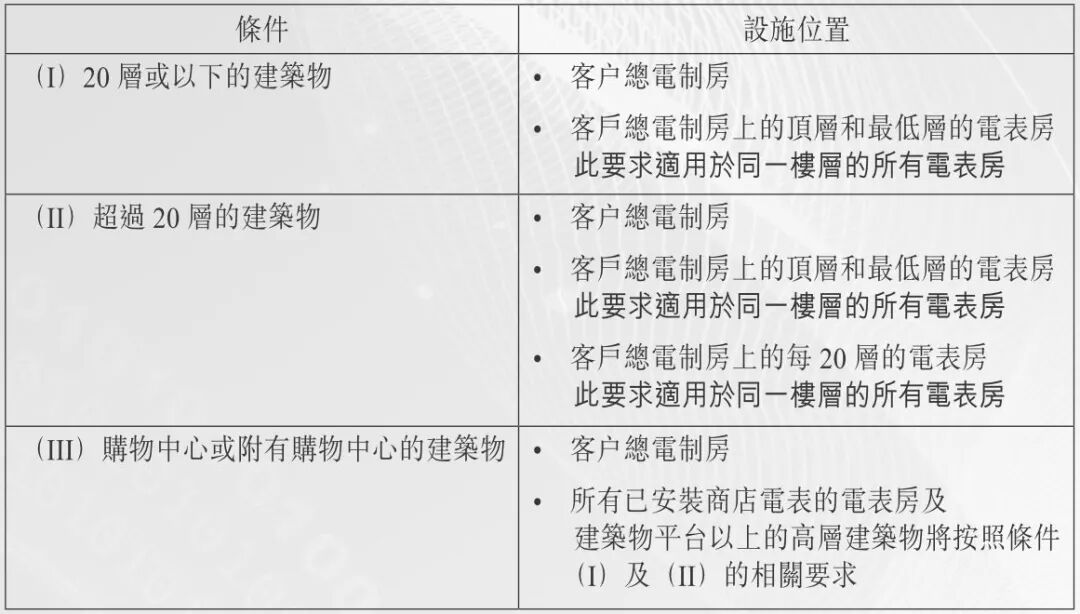

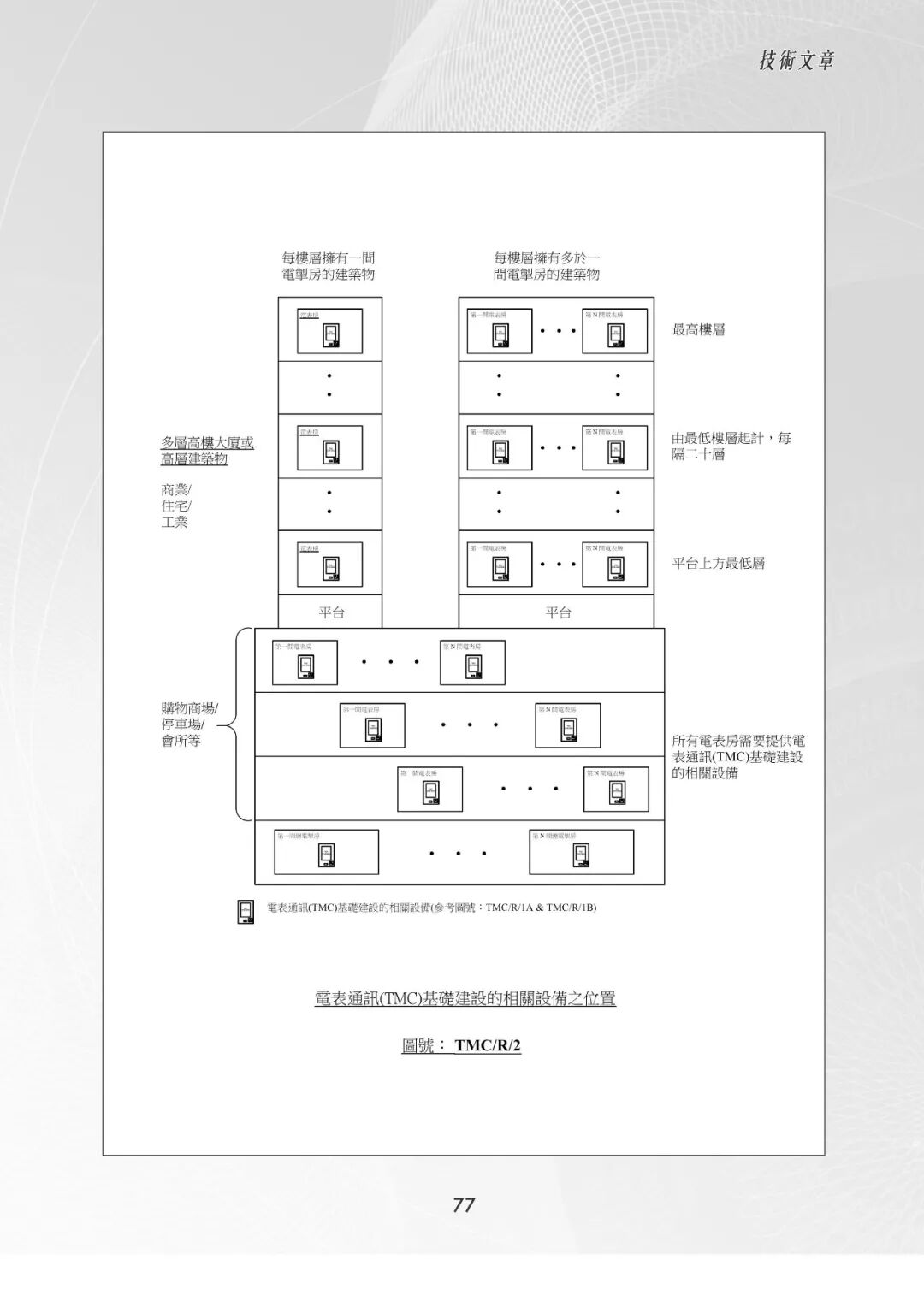

2.2 相關設施須安裝在以下位置:

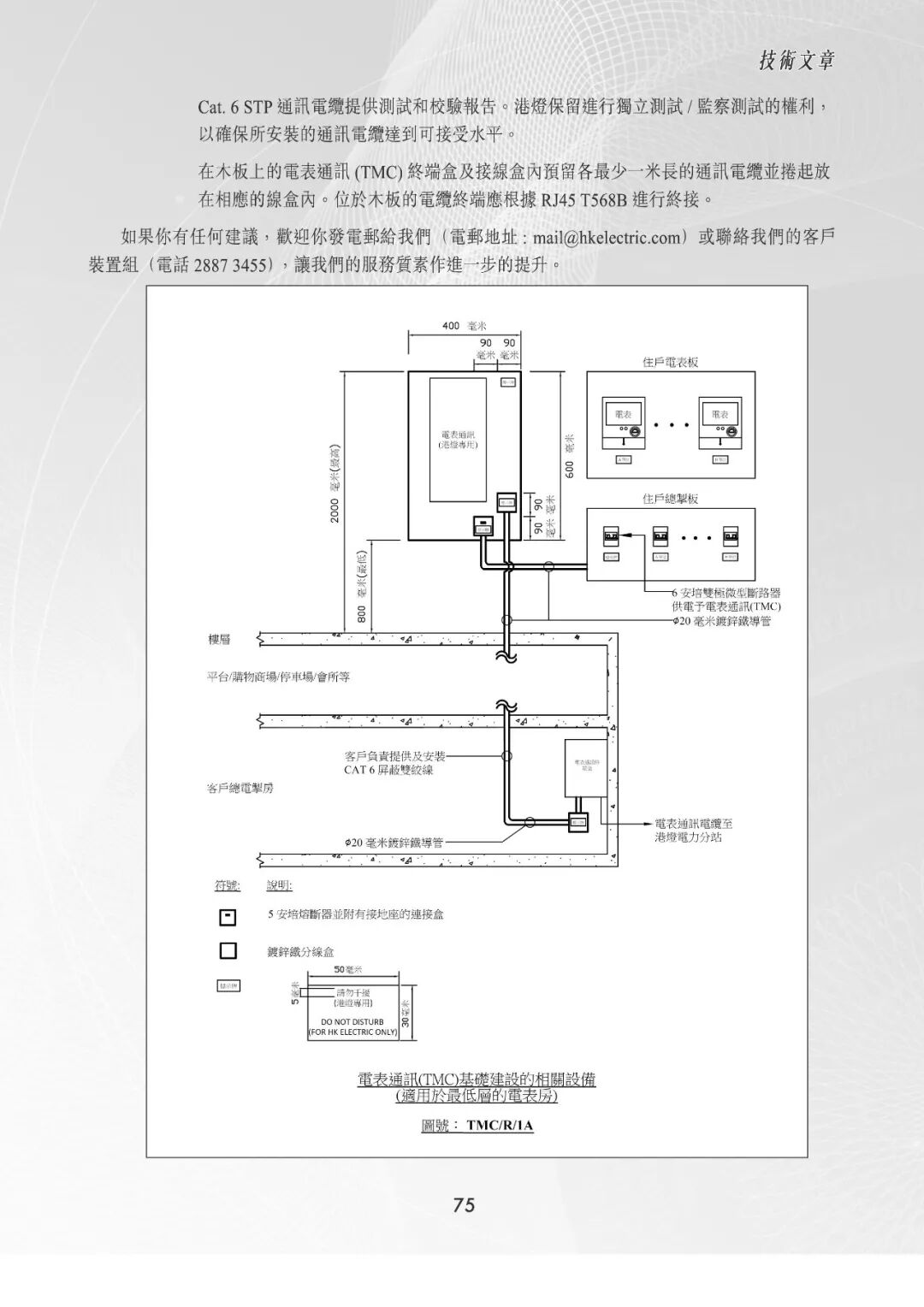

2.3 如建築物設有港燈的電力分站,須於客户總電制房與裝有住戶電表的最低樓層電表房之間
提供以下附加設施:
a. 安裝一組直徑 20 毫米已接地的鍍鋅鐵導管及相關鍍鋅鐵接線盒,從客戶總電制房內的電表通訊(TMC)終端盒連接每一個位於客戶總電制房上方最低層的電表房。鍍鋅鐵導管應以不多於 1200 毫米的間距支撐及固定,並須採用拉緊螺栓或類似裝置固定在牆壁側上。
鍍鋅鐵接線盒應接地並安裝於為安裝電表通訊(TMC)設備外殼而設的木板上,該木板應位於客户總電制房的電表通訊 (TMC) 終端線盒的旁邊。接線盒的尺寸應為 86 毫米(高)x 86 毫米(闊)x 最少應 45 毫米(深)。接線盒的蓋子須附有刻字塑膠牌,標上“DO NOTDISTURB ( FOR HK ELECTRIC ONLY) 請勿干擾 (港燈專用)”,如 2.1c項所示。
b. 提供及安裝有鍍鋅鐵導管保護的 Cat. 6 STP(屏蔽雙絞線)通訊電纜以連接位於客户總電制房內的電表通訊(TMC)終端線盒至木板上的接線箱。客戶須為已安裝的 Cat. 6 STP 通訊電纜提供測試和校驗報告。港燈保留進行獨立測試 / 監察測試的權利,以確保所安裝的通訊電纜達到可接受水平。在木板上的電表通訊 (TMC) 終端盒及接線盒內預留各最少一米長的通訊電纜並捲起放在相應的線盒內。位於木板的電纜終端應根據 RJ45 T568B 進行終接。
